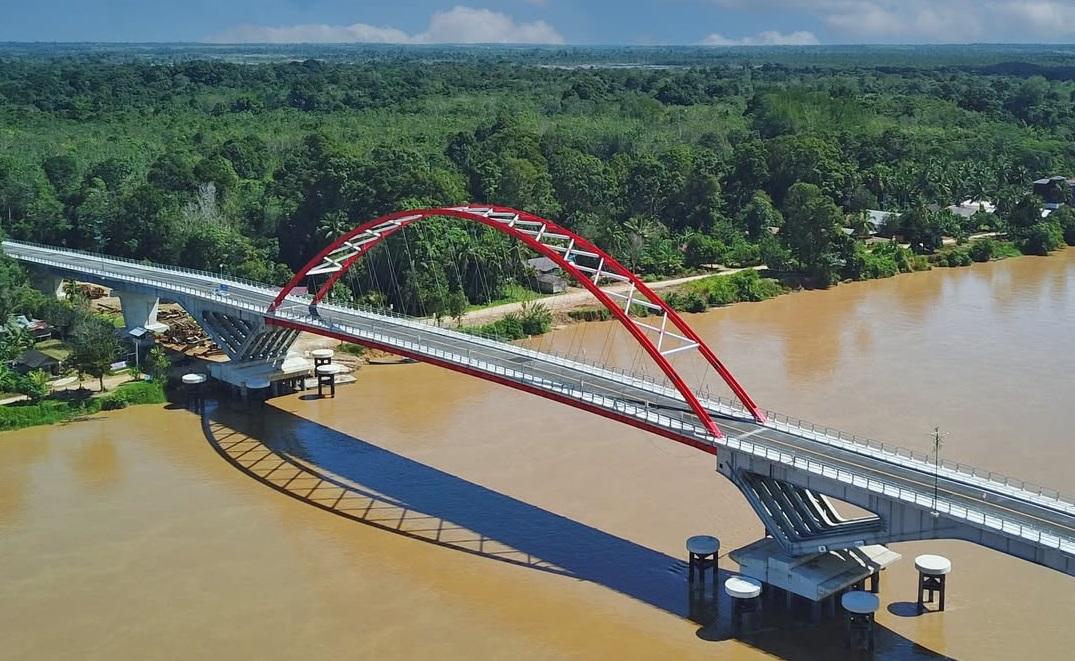

Terungkap!, Ini Alasan Jembatan Memiliki Bentuk dan Sistem Struktur yang Berbeda

Sekilas, jembatan hanya terlihat sebagai struktur yang menghubungkan dua sisi yang terpisah.

Namun di balik bentuk lengkung, rangka baja, kabel, maupun gelagar yang terlihat dari kejauhan, terdapat serangkaian pertimbangan teknis yang dilakukan untuk menentukan mengapa sebuah jembatan harus dibangun dengan bentuk tertentu.

Pasalnya, Tidak semua lokasi dapat dilayani oleh jenis jembatan yang sama. Panjang bentang, kondisi medan dan tanah, kebutuhan lalu lintas, hingga metode konstruksi menjadi faktor yang saling berkaitan dalam menentukan desain. Oleh karena itu, bentuk jembatan bukan sekadar persoalan estetika, melainkan hasil dari kebutuhan struktur dan kondisi di lapangan.

Berdasarkan informasi yang dikutip dari laman instagram Balai Keamanan Jembatan dan Terowongan Khusus Direktorat Jenderal Bina Marga, sejumlah jembatan dibedakan jenisnya berdasarkan kompleksitas dan karakteristik strukturnya.

Perbedaan karakteristik tersebut bukan tanpa alasan. Setiap tipe jembatan dirancang untuk menjawab kebutuhan dan tantangan yang berbeda di lapangan.

Lantas, apa yang membuat satu jembatan menggunakan gelagar, sementara jembatan lainnya membutuhkan rangka baja atau sistem kabel?

Setiap lokasi memiliki tantangan yang berbeda

Tahap awal pemilihan tipe jembatan tidak dapat dilepaskan dari kondisi lokasi. Sungai, lembah, laut, kawasan perkotaan, hingga jalur pelayaran memiliki karakteristik yang berbeda sehingga membutuhkan pendekatan struktur yang berbeda pula.

Salah satu pertimbangan paling mendasar adalah panjang bentang, yakni jarak yang harus dilintasi struktur jembatan. Semakin panjang bentang yang dibutuhkan, semakin besar pula tantangan dalam menyalurkan beban secara aman ke tumpuan dan fondasi.

Selain itu, kondisi tanah dan fondasi turut menentukan. Karakteristik tanah, kedalaman fondasi, kondisi lingkungan, serta keterbatasan ruang kerja dapat memengaruhi bentuk struktur yang paling tepat.

Pertimbangan berikutnya adalah kebutuhan lalu lintas. Jumlah lajur, beban kendaraan, termasuk kendaraan berat, kebutuhan ruang bebas di bawah jembatan, hingga kemungkinan pengembangan lalu lintas pada masa mendatang harus diperhitungkan sejak tahap perencanaan.

Faktor terakhir yang tidak kalah penting adalah metode konstruksi. Struktur yang secara teori mampu memenuhi kebutuhan bentang belum tentu menjadi pilihan terbaik apabila sulit dibangun pada kondisi lapangan tertentu. Metode seperti pemasangan rangka, erection, peluncuran bentang, hingga penggunaan komponen pracetak dapat memengaruhi keputusan desain.

Dengan mempertimbangkan berbagai faktor tersebut, pemilihan struktur kemudian mengerucut pada tipe jembatan yang paling sesuai.

Ketika bentang tidak terlalu panjang, dapat dilayani dengan gelagar

Untuk kebutuhan bentang yang relatif sederhana, girder bridge atau jembatan gelagar menjadi salah satu pilihan yang umum digunakan.

Konsepnya cukup sederhana. Gelagar atau girder berfungsi sebagai elemen struktur memanjang yang menopang lantai jembatan dan menyalurkan beban menuju pier atau abutmen, kemudian diteruskan ke fondasi.

Kesederhanaan sistem tersebut menjadi salah satu keunggulannya. Struktur dapat dirancang menggunakan gelagar beton, baja, maupun sistem komposit sesuai kebutuhan. Bina Marga sendiri memiliki standar pelaksanaan pemasangan gelagar jembatan beton pratekan pracetak tipe-I atau PCI Girder, yang mencakup tahap sebelum, saat, dan setelah erection.

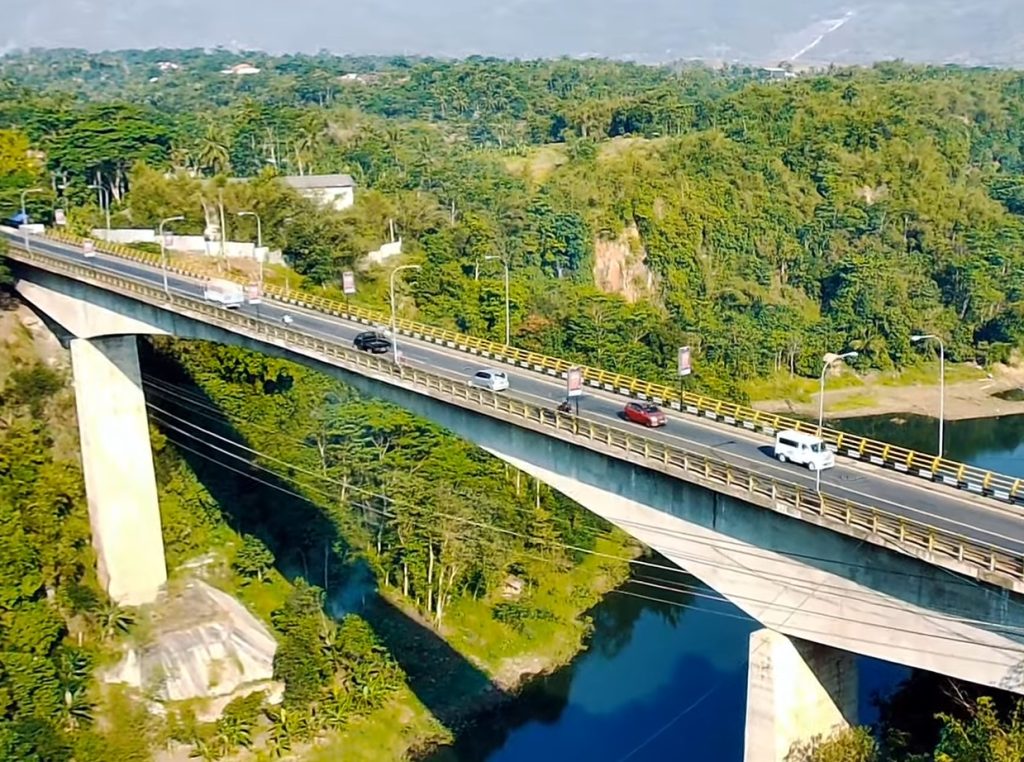

Adapun salah satu contoh jembatan yang menggunakan sistem ini adalah Jembatan Rajamandala di Jawa Barat.

Namun, secara teknis, jembatan tersebut memiliki struktur bangunan atas berupa gelagar boks beton. Bina Marga mencatat Jembatan Rajamandala terdiri atas tiga bentang dengan panjang total 222 meter dan bentang terpanjang 132 meter.

Artinya, istilah “girder” tidak selalu berarti bentuk yang sama. Konfigurasi gelagar dapat berkembang mengikuti kebutuhan bentang, material, beban, dan kondisi struktur.

Ketika jumlah pier perlu dikurangi, rangka baja menjadi pilihan

Persoalan menjadi berbeda ketika bentang yang dibutuhkan lebih panjang atau keberadaan banyak pier justru menyulitkan pembangunan. Salah satu solusi yang dapat digunakan yaitu penerapan struktur steel truss bridge atau jembatan rangka baja.

Sesuai namanya, struktur utama jembatan ini tersusun dari batang-batang baja yang dirangkai membentuk pola segitiga.

Susunan tersebut memungkinkan gaya disalurkan melalui elemen yang bekerja dalam kondisi tarik dan tekan. Dengan konfigurasi yang tepat, rangka baja dapat digunakan untuk melayani bentang yang lebih panjang dibandingkan sistem gelagar sederhana.

Penggunaan rangka baja juga bukan hal baru dalam pembangunan jembatan di Indonesia. Penelitian yang diterbitkan dalam Jurnal Jalan Jembatan Bina Marga mencatat bahwa telah dibangun puluhan ribu jembatan rangka baja di Indonesia.

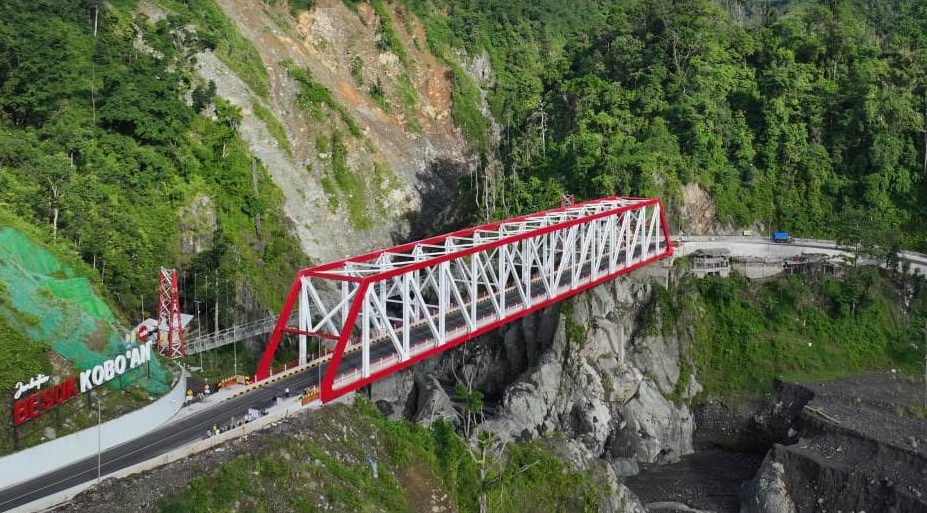

Salah satu jembatan yang menggunakan sistem ini adalah Jembatan Besuk Kobo’an di Jawa Timur. Jembatan tersebut menjadi ilustrasi bagaimana struktur rangka baja dapat digunakan pada lokasi dengan kondisi medan yang menantang.

Dengan demikian, ketika kebutuhan lapangan mengharuskan bentang lebih panjang dengan jumlah pier yang lebih sedikit, rangka baja dapat menjadi salah satu solusi yang dipertimbangkan.

Ketika pier di sungai justru tidak memungkinkan

Bagaimana jika bentang yang dibutuhkan sangat panjang dan terdapat jalur pelayaran di bawahnya?

Pada kondisi seperti itu, keberadaan pier di tengah sungai dapat menjadi kendala. Selain membatasi ruang bebas untuk kapal, pembangunan fondasi di dalam badan air juga dapat meningkatkan kompleksitas pekerjaan.

Salah satu sistem yang dapat digunakan adalah suspension bridge atau jembatan gantung.

Berbeda dengan jembatan gelagar, beban pada jembatan gantung tidak hanya mengandalkan gelagar sebagai elemen pemikul. Sistem ini terdiri atas komponen utama seperti kabel utama, menara atau pylon, batang penggantung, gelagar pengaku, dan sistem angkur.

Secara struktural, kabel utama menjadi elemen penting dalam memikul beban. Bina Marga menjelaskan bahwa jembatan gantung terdiri atas lantai jembatan, gelagar pengaku, batang penggantung, kabel pemikul, dan elemen pendukung lainnya.

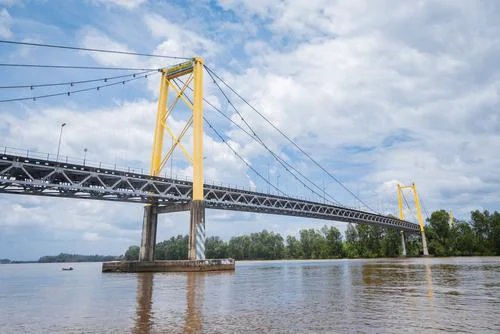

Jembatan Barito di Kalimantan Selatan menjadi salah satu contoh jembatan yang menggunakan sistem ini. Jembatan tersebut membentang di ruas Jalan Trans Kalimantan dan menjadi salah satu contoh jembatan gantung yang telah lama menjadi bagian penting konektivitas wilayah.

Struktur suspension bridge memungkinkan terciptanya bentang panjang dengan ruang bebas yang lebih besar di bawah jembatan. Karena itu, jembatan gantung sangat relevan ketika kebutuhan ruang di bawah bentang menjadi pertimbangan utama.

Bentang panjang, tetapi pylon tidak perlu setinggi cable-stayed konvensional

Ada kondisi lain yang berada di antara kebutuhan jembatan gelagar dan jembatan dengan sistem kabel penuh.

Ketika dibutuhkan bentang yang cukup panjang, tetapi desain menuntut pylon yang relatif lebih rendah, salah satu sistem yang dapat digunakan adalah extradosed bridge.

Jembatan extradosed menggabungkan karakteristik jembatan gelagar boks prategang dengan jembatan beruji-kabel. Definisi tersebut tercantum dalam pedoman Bina Marga mengenai sistem monitoring kesehatan struktur jembatan.

Pada sistem ini, kabel ditempatkan di luar atau di atas dek dan bekerja bersama gelagar dalam memikul beban. Karena karakteristik tersebut, bentuk extradosed memiliki tampilan yang menyerupai cable-stayed bridge, tetapi ketinggian pilonnya relatif lebih rendah.

Salah satu contoh jembatan di Indonesia yang menerapkan sistem ini adalah Jembatan Musi IV di Palembang.

Bina Marga menyebut jembatan tersebut menggunakan konstruksi cable stayed dengan girder extradosed dan PC U Girder.

Jembatan ini memiliki panjang total 902,7 meter dan dibangun pada 2015–2018 sebelum diresmikan pada 2019 sebagaimana informasi yang dikutip dari laman Bina Marga Kementerian PUPR

Penggunaan sistem tersebut menunjukkan bahwa desain jembatan dapat menjadi kombinasi beberapa prinsip struktur untuk menjawab kebutuhan yang spesifik, bukan sekadar memilih satu bentuk berdasarkan penampilan.

Jadi, apa yang sebenarnya menentukan bentuk jembatan?

Dari berbagai tipe tersebut, terlihat bahwa tidak ada satu bentuk jembatan yang selalu paling baik untuk semua lokasi. Pasalnya, hal ini dipengaruhi berbagai macam kondisi sebagaimana informasi yang dikutip dari laman instagram Balai Keamanan Jembatan dan Terowongan Khusus Direktorat Jenderal Bina Marga disebutkan bahwa kondisi tersebut diantaranya yaitu :

1. Kondisi lokasi : Sungai, laut, lembah, jalan raya, kawasan perkotaan, hingga jalur pelayaran menghadirkan kebutuhan ruang dan tantangan yang berbeda.

2. Kondisi tanah dan fondasi : Struktur atas yang baik tetap membutuhkan fondasi yang mampu menerima dan menyalurkan beban secara aman. Karena itu, kondisi tanah menjadi bagian penting dalam menentukan konfigurasi struktur.

3. Kebutuhan lalu lintas : Jumlah lajur, beban kendaraan, kebutuhan ruang bebas, dan proyeksi lalu lintas menentukan besarnya tuntutan terhadap struktur.

4. Metode konstruksi : Jembatan harus dibangun dengan metode konstruksi yang aman, efisien dan sesuai kondisi di lapangan.

Keempat faktor tersebut pada akhirnya diterjemahkan ke dalam desain struktur, pemilihan material, konfigurasi bentang, jumlah tumpuan, hingga metode pelaksanaan.

Oleh karena itu, perbedaan bentuk jembatan yang terlihat oleh masyarakat sebenarnya dapat dianggap sebagai hasil dari proses rekayasa yang panjang.

Jembatan dengan banyak gelagar bukan berarti lebih sederhana dalam semua kondisi. Jembatan dengan rangka baja bukan pula selalu lebih unggul. Begitu juga jembatan gantung atau extradosed tidak otomatis menjadi pilihan hanya karena mampu menghasilkan bentang yang panjang.

Setiap sistem memiliki fungsi dan batasannya masing-masing. Tantangan sebenarnya adalah menemukan kombinasi struktur yang mampu memenuhi kebutuhan bentang, beban, kondisi lingkungan, keselamatan, kemudahan konstruksi, serta aspek pemeliharaan secara seimbang.

Pada akhirnya, bentuk jembatan bukanlah titik awal perencanaan, melainkan hasil dari serangkaian keputusan teknis untuk menjawab kondisi di lapangan. Di balik setiap lengkung, kabel, rangka, dan gelagar, terdapat satu pertanyaan mendasar yaitu bagaimana sebuah struktur dapat menghubungkan dua sisi dengan aman, efisien, dan tetap andal selama masa layanannya ? Dari pertanyaan itulah, bentuk sebuah jembatan akhirnya ditentukan.
